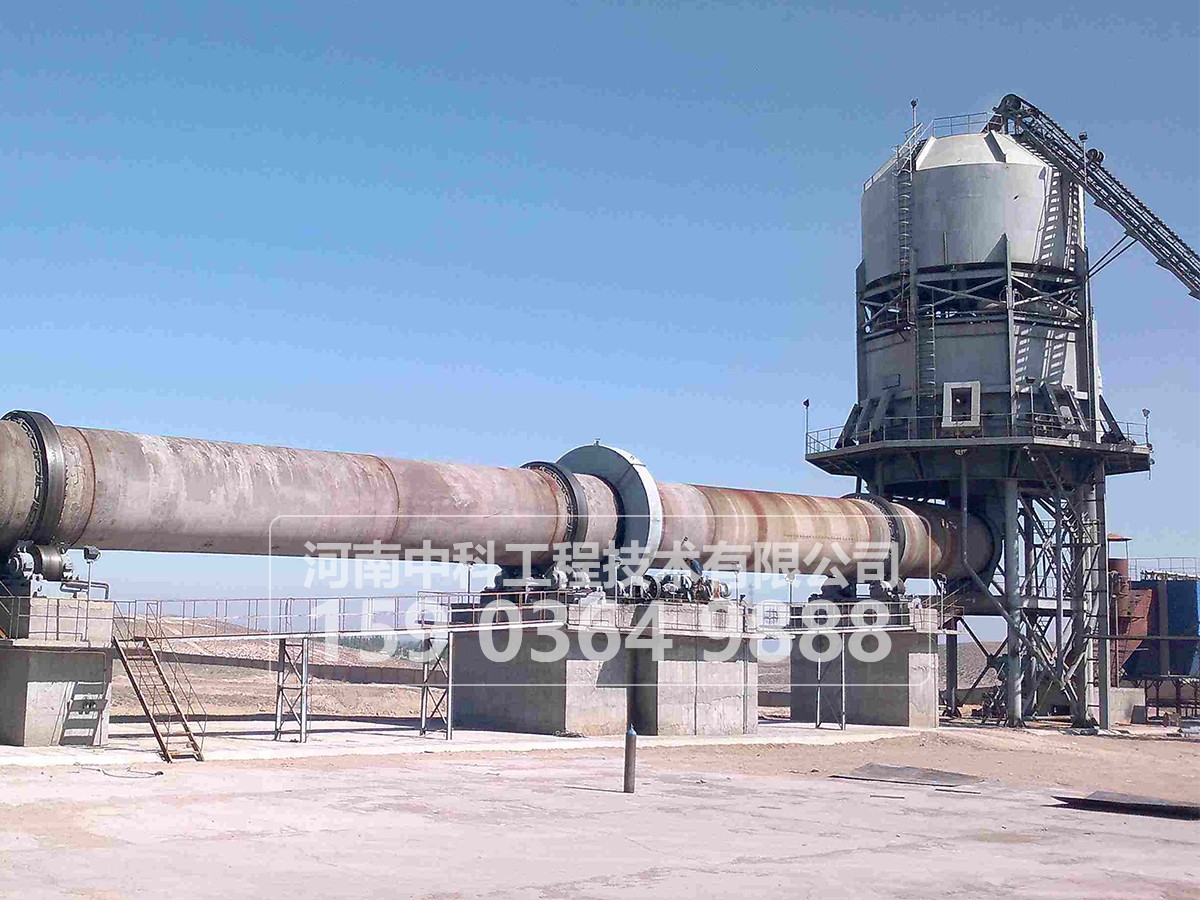

回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水 泥窑、冶金化工窑和石灰窑。

    回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。

回转窑的应用起源于水泥生产,1824年英国水泥工J阿斯普发明了间歇操作的土立窑;1883年德国狄茨世发明了连续操作的多层立窑;1885英国人兰萨姆(ERansome)发明了回转窑,在英、美取得 后将它投入生产,很快获得可观的经济效益。回转窑的发明,使得水泥工业迅速发展,同时也促进了人们对回转窑应用的研究,很快回转窑被广泛应用到许多工业领域,并在这些生产中越来越重要,成为相应企业生产的核心设备。它的技术性能和运转情况,在很大程度上决定着企业产品的质量、产量和成本。“只要大窑转,就有千千万”这句民谣就是对生产中回转窑重要程度的生动描述。在回转窑的应用领域,水泥工业中的数量较多。水泥的整个生产工艺概括为“两磨一烧”,其中“一烧”就是把经过粉磨配制好的生料,在回转窑的高温作用下烧成为熟料的工艺过程。因此,回转窑是水泥生产中的主机,俗称水泥工厂的“心脏”。建材行业中,回转窑除锻烧水泥熟料外,还用来锻烧粘土、石灰石和进行矿渣烘干等;耐火材料生产中,采用回转窑锻烧原料,使其尺寸稳定、强度增加,再加工成型。有色和黑色冶金中,铁、铝、铜、锌、锡、镍、钨、铬、锉等金属以回转窑为冶炼设备,对矿石、精矿、中间物等进行烧结、焙烧。如:铝生产中用它将氢氧化铝焙烧成氧化铝;炼铁中用它生产供高炉炼铁的球团矿;国外的“SL/RN法”、“Krupp法”用它对铁矿石进行直接还原;氯化挥发焙烧法采用它提取锡和铅等。选矿过程中,用回转窑对贫铁矿

    进行磁化焙烧,使矿石原来的弱磁性改变为强磁性,以利于磁选。化学工业中,用回转窑生产苏打,锻烧磷肥、硫化钡等。上世纪60年代,美国LapPle等发明了用回转窑生产磷酸的新工艺。该法具有能耗低、用电少、不用硫酸和可利用中低品位磷矿的优点,很快得到推广。

    此外,在环保方面,世界上发达国家利用水泥窑焚烧危险废物、垃圾已有20余年的历史,这不仅使废物减量化、无害化,而且将废物作为燃料利用,节省煤粉,做到废物的资源化。

回转窑技术参数

规格(m)φ3×48φ3.2×50φ3.3×50φ3.5×54φ4×60φ4.3×64φ4.8×74φ5.0×74φ5.6×87
生产能力(t/d)600-700100012001500-180025003500500060008000
窑体斜度(%)3.53.54444444
支承数(个)333333333
挡轮形式机械液压液压液压液压液压液压液压液压
窑体转速主传动(r/min)0.8197-1.80.36-3.570.36-3.570.39-3.90.41-4.070.4-4.00.35-40.35-4较大4.23
辅助传动
(r/h)
9.366.55.617.668.27.938.527.588.7
主 传 动电 动 机型号YCT355 -4CZSN4-280 -191BZSN4-280 -1.91BZSN4-315 -092ZSN4-355 -092ZSN4-35 5-12ZSN4-450 -092ZSN4-450 -092ZSN4-450 -12
额定功率(kw)90160160220315400630710800
额定电压(v)1320~6001500150010001000100-1000150087.5~1000100~1000
额定电压(v)380440440440440440660660660

速 器
型号ZS165- 6-4CZSY-450 -40-VZSY450- 40-ⅴNZS995- 28VIBLYNS1110- 22.4VBRYNS1400- 3105VIBLJH710C-SW 305-40JH800C -28JH900C-SW 305-25
总速比86.9240402822.431.542.22626.81223.901
辅 助 传 动  电 动 机型号Y160M-6Y160L-4Y160L-4Y200L1-6Y180L-4Y200L-4Y225M-4Y250M-4Y280M-4
额定功率(kw)7.5151518.52230555590
额定转速(r/min)9701460146097014701470148014801480
额定电压(v)380380380380380380380380380

速 器
型号ZL35-7 -1ZSY160-31.5 -ⅱZSY355- 31.5ZSY355- 45YNS440-45 -ⅱYNS497- 45ZCJH220C-SW 302-28JH280C -45ZSY400- 35.5-ⅰ
总速比1431.531.5454545284535.759
总重(不包括耐火砖)(吨)243.9282.8317362.5510568.4866.3887.21227.5
